化工泵電動機星三角啟動電路圖、接線圖
作者：化工泵 來源：電動機 發布時間：2023-05-04
化工泵星三角啟動是什么？
電動機星三角啟動是異步電動機較常見的一種啟動方式 因?yàn)楫惒诫妱訖C(jī)在啟動過程中起動電流較大,所以容量大的電動機可以采用“星一三角形換接啟動”。這是一種簡單的降壓啟動方式，在啟動時將定子繞組接成星形，待啟動完畢后再接成三角形，就可以降低啟動電流，減輕它對電網的沖擊。這樣的啟動方式稱為星三角減壓啟動，簡稱為星三角啟動（Y-Δ起動）。
采用星三角啟動時，啟動電流只是原來按三角形接法直接起動時的1/3。如果直接起動時的起動電流以6～7Ie計，則在星三角起動時，起動電流才2～2.3倍。同時啟動電壓也只是為原來三角形接法直接啟動時的根號三分之一。當負載對電動機啟動力矩?zé)o嚴格要求又要限制電動機啟動電流且電機滿足380V/Δ接線條件才能采用星三角啟動方法。
星三角啟動原理
這種Y-Δ（星三角）起動方法，目的是降低起動電流，減小對電網及電氣設備的危害，這個方法只適合于幾十千瓦的小型電機，如大型電機采用的是自藕變壓器起動方式。

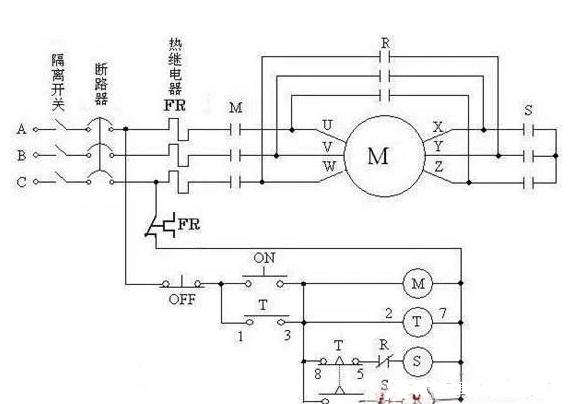

圖紙解析
M為主接觸器，不論在啟動還是正常運轉是都是接通的。
S接觸器，為起動時間內星接法短路接觸器，把電動機三根尾端線短路。
R接觸器，為啟動之后，把電機繞組首尾連接起來。即U-Z，Y-W，X-V三個繞組的三角形接法。 T時間繼電器，起動時，比如要讓電機在5秒內完成起動進入正常運轉狀態，就可把時間繼電器設定到5秒
FR熱繼電器，串接到主回路，如主回路因電機負載電流過大，缺相等會使熱繼電器內金屬過熱，頂開熱繼電器內的控制觸點，達到斷開控制回路的目的。
起動過程
合上隔離開關---合上斷路器----按下ON啟動按鈕---M，S，T得電---M接通主回路，S通過T的常閉觸點及R的常閉觸點得電---S主回路接通--正在做起動運轉過程。
當時間繼電器T的時間到了--T常閉觸點斷開，T常開觸點接通-S因此斷電，接觸器R接通-完成起動 停止-按下OFF按鈕斷開其控制回路-完成。等待下次起動。
接觸器R，S各有一個常閉觸點與R，S互相牽制，是防止接觸器主觸點粘連，而引起短路事故而設的互鎖電路。

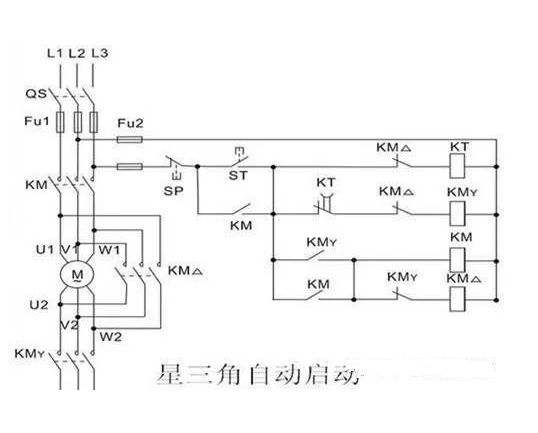

星三角啟動原理圖2
星三角降壓啟動的電動機三相繞組共有六個外接端子：A-X、B-Y、C-Z（以下以額定電壓380V的電機為例）。
圖紙解析
L1/L2/L3分別表示三根相線；
QS表示空氣開關；
Fu1表示主回路上的保險；
Fu2表示控制回路上的保險；
SP表示停止按鈕；ST表示啟動按鈕；
KT表示時間繼電器的線圈，后綴的數字表示它不同的觸點；
KMy表示星接觸器的線圈，后綴的數字表示它不同的觸點；
KM△表示三角接觸器的線圈，后綴的數字表示它不同的觸點；
KM表示主接觸器的線圈，后綴的數字表示它不同的觸點；
U1/V1/W1分別表示電動機繞組的三個同名端；
U2/V2/W2分別表示電動機繞組的另三個同名端；
起動過程
合上QS，按下St，KT、KMy得電動作。
KMY-1閉合，KM得電動作；KMY-2閉合，電動機線圈處于星形接法，KMY-3斷開，避免KM△誤動作；
KM-1閉合，自保啟動按鈕；kM-2閉合為三角形工作做好準備；kM-3閉合，電動機得電運轉，處于星形啟動狀態。
時間繼電器延時到達以后，延時觸點KT－1斷開，KMy線圈斷電，KMY-1斷開，KM通過KM-2仍然得電吸合著；KMY-2斷開，為電動機線圈處于三角形接法作準備；KMY-3閉合，使KM△得電吸合； KM△-1斷開，停止為時間繼電器線圈供電；KM△-2斷開，確保KMY不能得電誤動作：KM△-3閉合是電動機線圈處于三角形運轉狀態。
電動機的三角形運轉狀態，必須要按下SP，才能使全部接觸器線圈失電跳開，才能停止運轉。
星形啟動：X-Y-Z相連，A、B、C三端接三相交流電壓380V，此時每相繞組電壓為220，較直接加380V啟動電流大為降低，避免了過大的啟動電流對電網形成的沖擊。此時的轉矩相對較小，但電動機可達到一定的轉速。
角形運行：經星形啟動電動機持續一段時間（約幾十秒鐘）達到一定的轉速后，電器開關把六個接線端子轉換成三角形連接并再次接到380V電源時每相繞組電壓為380V，轉矩和轉速大大提高，電動機進入額定條件下的運行過程。
這里的降壓啟動就是剛開始的時候是才380降到220，就是星形接法，電機一頭分開接，一頭三根線并在一起，當啟動的一定的時間（一般30秒到一分鐘）就把星形的斷開再接上三角形的，一定要聯鎖啊，不然很容易就爆了。三角形也就是全壓運行了。
