離心泵內部構造及零部件組成
作者：泵閥 來源：離心泵 發布時間：2026-03-11

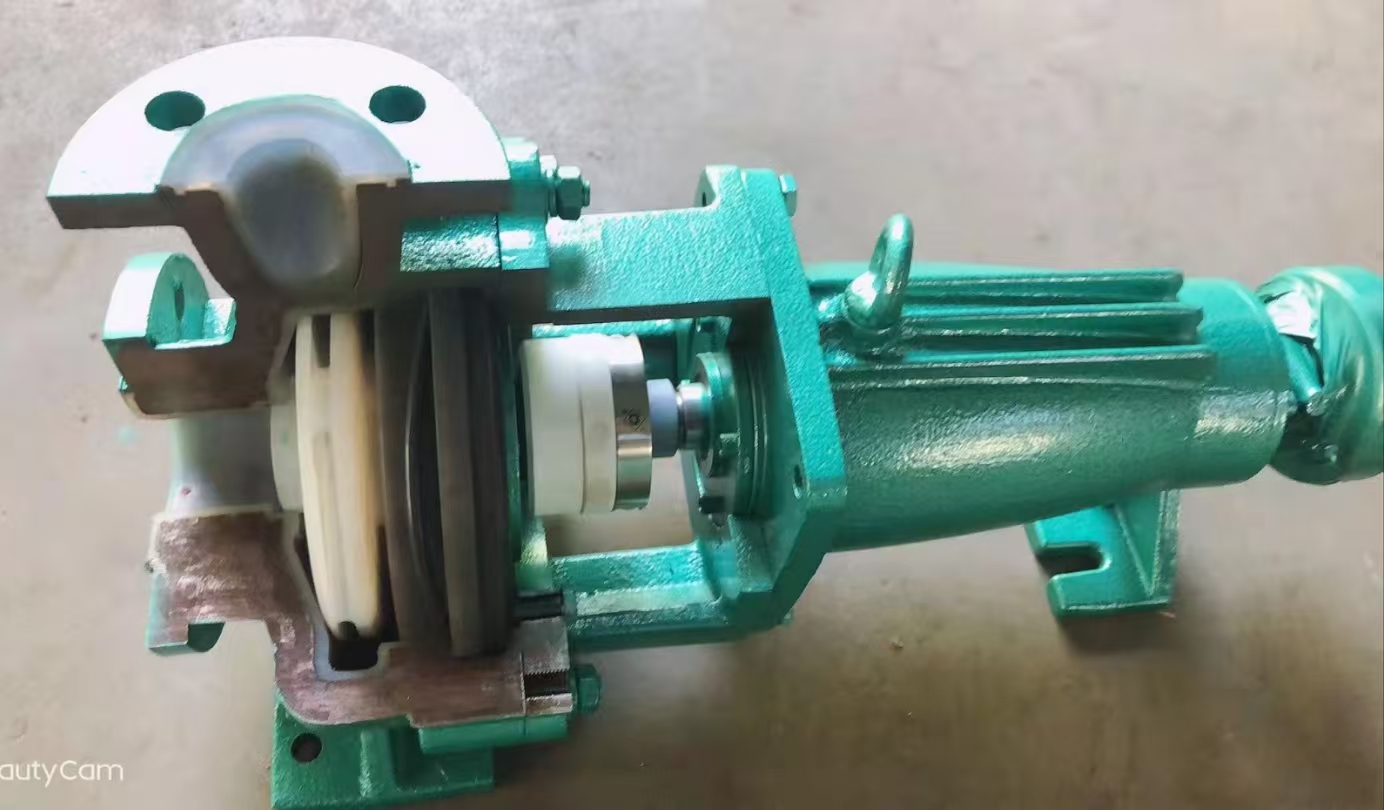

離心泵隨處可見，但你知道它是怎么運行的嗎。要了解離心泵如何實現液體的輸送，我們可以從這張離心泵內部構造及零部件組成的剖面圖開始探索。它清晰地展示了離心泵的核心部件及其布局，幫助我們理解其工作原理
葉輪是離心泵的 “心臟”，葉片呈一定角度分布在葉輪上。當葉輪隨轉軸旋轉時，葉片推動液體做離心運動，將機械能轉化為液體的動能和壓力能。
轉軸（Rotating Shaft）：負責傳遞動力，帶動葉輪旋轉，是連接泵與動力源（如電機）的關鍵部件。泵殼（Casing）：
呈蝸殼狀，收集從葉輪甩出的液體，同時使液體的流速逐漸降低，將部分動能轉化為壓力能，終將液體從出口送出。
軸封（Seal/Gland、Oil Seal）：包括密封壓蓋和油封等，用于防止泵內液體泄漏，同時阻止外界空氣進入泵內，保證泵的正常運行。
徑向軸承（Radial Bearing）：支撐轉軸，承受徑向力，減少轉軸旋轉時的摩擦和振動，確保轉軸穩定運轉。
油腔（Oil Chamber）與視鏡（Sight Glass）：油腔用于儲存潤滑油，為軸承等部件提供潤滑；視鏡可觀察油腔內潤滑油的液位和狀態，方便維護。
底腳（Bottom Feet）：用于將泵固定在基礎上，保證泵運行時的穩定性。進液口（Inflow）與出液口（Outflow）：進液口是液體進入泵的通道，出液口是液體離開泵的通道，液體從進液口進入，經葉輪加速后從出液口排出。
